标准立式注塑机

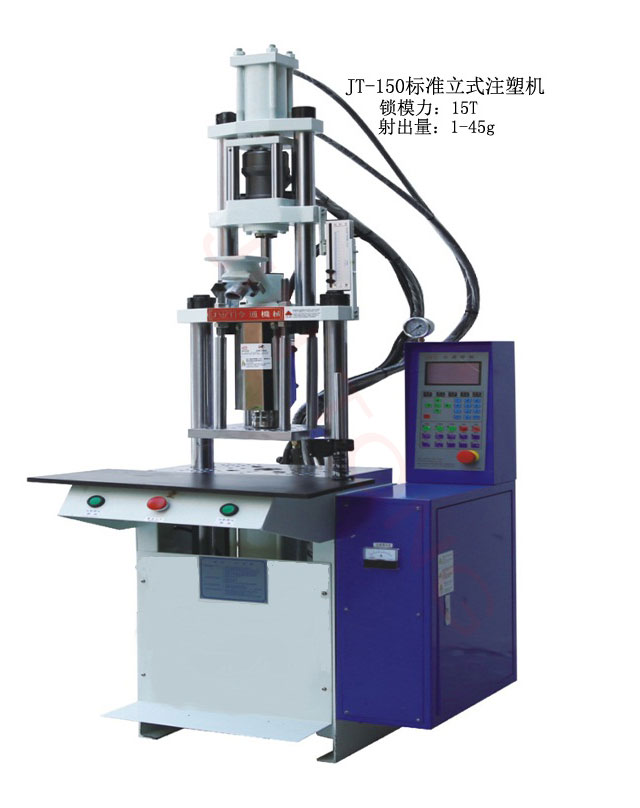

JT-150标准立式注塑机

立式锁模，立式射出，占地面积小，灵巧精密，适用于中小型埋入件射出成型。

直压式锁模，应力分配均匀，低压保护精确，全行程流畅优异。

可依埋入件特性及性能需求，达到小投入大产出之目的。

可扩充式程序式设计，与自动化埋入，取出设备连线，达到会自动操作。

可选装伺服节能马达。


产品详情

产品展示




产品特点

◆立式锁模，立式射出，占地面积小，灵巧精密，适用于中小型埋入件射出成型。

◆直压式锁模，应力分配均匀，低压保护精确，全行程流畅优异。

◆可依埋入件特性及性能需求，达到小投入大产出之目的。

◆可扩充式程序式设计，与自动化埋入，取出设备连线，达到会自动操作。


生产示例产品


JT-150-250 (3).jpg



产品参数


类型
型号Model
单位
JT-150
射出系统
螺杆直径
mm
20   25
射出压力
kg/cm2
1715  1098
理论射出容量
cm3
31   49
射出量
g/oz
29/1  45/1.5
射出率
cm3/sec
20    30
螺杆行程
mm
100
螺杆转速
rpm
0-215
射嘴接触力
tons
-
射嘴行程
mm
-
温度控制段数
-
1+2
料斗容量
L
15
锁模系统
锁模力
tons
15
开模力
tons
7
锁模板尺寸
mm
450x280
模柱间距
mm
265
小模厚
mm
100/40
开模行程
mm
160
大开模间距
mm
260/200
顶出力
tons
1.3
顶出行程
mm
35
油压电力系统
大液压压力
kg/cm2
140
泵浦吐出量
L/min
19.3
作动油量
L
80
冷却水用量
/hr
400-600
油压马达功率
KW
2.2
电热功率
kw
2
总功率
kw
4.2
其他
机器重量
tons
0.5/0.55
机器外型尺寸
m
1380*850*2100
付船重量
tons
0.7/0.75
付船尺码
m
1480*950*2200


备注

◆直列累杆式射出装置。

◆2(3)段温度控制、射速、背压、螺杆转速无段调整适合各种精密工程塑胶之零件成型。

◆下型固定上型活动式对于镶入物品有良好之定位性，并有成品顶出装置。

◆低压关模装置保护模具安全。

◆可加装单峭板或双模交替式滑板，以增加作业性及效率性。


模板尺寸
